[TUTO] Démontage turbine, soufflante et alternateur
Aller à la page: 1, 2, 3, 4, 5  >

Poster un nouveau sujet   Répondre au sujet    Forum 964 PASSION Index du Forum -> Technique et préparation -> Do it Yourself !
Sujet précédent :: Sujet suivant
Auteur Message
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 18:56    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

PublicitéSupprimer les publicités ?
voilià un nouveau "tuto" .. pas très très détaillé mais que l'on pourra enrichir plus tard

objectif -> démonter/remonter les courroies , la soufflante et extraire l'alternateur plus tard .

on commence par débrancher la batterie !!!!!! l'alternateur étant relié DIRECTEMENT à cette dernière , une touche vers la masse et c'est versaille un 14 juillet Mr. Green .
il suffit de débranche le cable de masse ..


Ensuite :
défaire le compressuer de clim pour pouvoir enlever sa courroie ...
--> photos à faire .. j'ai oublié Embarassed ce sera fait quand je redémonterai tout ça pour envoyer mon alternateur à réviser.

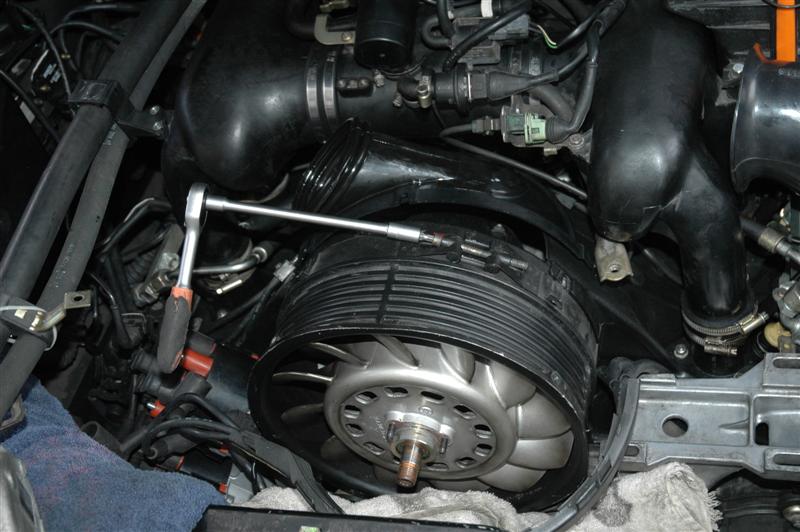

faut débloquer l'écrou en bout d'axe de l'alternateur pour pouvoir désengager la premier courroie .



une clef XZN ( normalement dans la trousse à outil sinon n'importe quel XZN de 10 fera l'affaire ) et une grosse clef à molette... ou plutôt une clef a oeil de 21 ( dimension à vérifier ) qui abîme moin les écrous .. celui là est costaud bon .. chacun fait comme il veux ... moi je peux le débloquer sans rien abîmer car il déjà été démonté et remonté à la graisse au cuivre donc ...

on peut alors défaire les deux flasques de la premiere poulie en prenant bien garde de répérer DANS L'ORDRE les cales d'épaisseur pour pouvoir remonter le tout avec la même tension .

on arrive à la deuxieme poulie :
les 3 boulons de 10 ( ou des fois c'est des vis à empreinte allen ... ) à défaire
ne pas en défaire un tout seul car ca va vriller la poulie .. faut les défaire par 1/4 de tour les trois "en même temps" . et progresser comme ca jusqu'à ce que l'on puisse les retirer à la main .



!!!!!!
placer un gros chiffon dans le fond pour ne pas paumer les boulon au fond du puit sous les poulies qui sont en bout de villebrequin.
!!!!!
!


Dernière édition par jlmartin94 le Sam 26 Oct 2013 - 20:18; édité 1 fois
Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 19:05    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Attention au passage au capteur de tension qui est juste en plastique .. Donc fragile ..

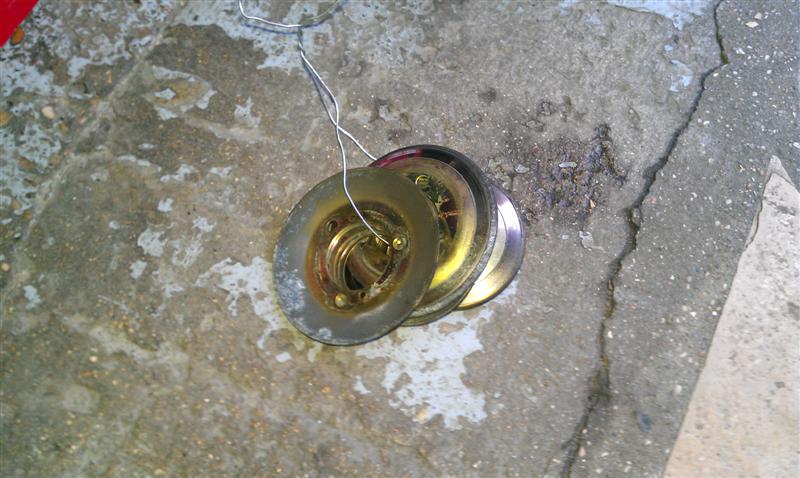

idem que pour la première poulie, repérer le nombre ( et /ou l'ordre ) des rondelles de callage pour retrouver la même tension ensuite .

et pour ne rien perdre :


ensuite retirer le guide des fils des bougies 456 suppérieures :
2 petits boulons ..


on peut débrancher les 3 fils de bougies ( pour les inquiets , ils sont repérés sur le fil et sur la tête et sur l'autocolant ... faites une photo si vous avez un doute )
et déplacer ce guide en plastique délicatement ...
si il est vraiment coincé par la sangle ( ya deux ergots ) on peut dévisser la sangle un peu .. ...

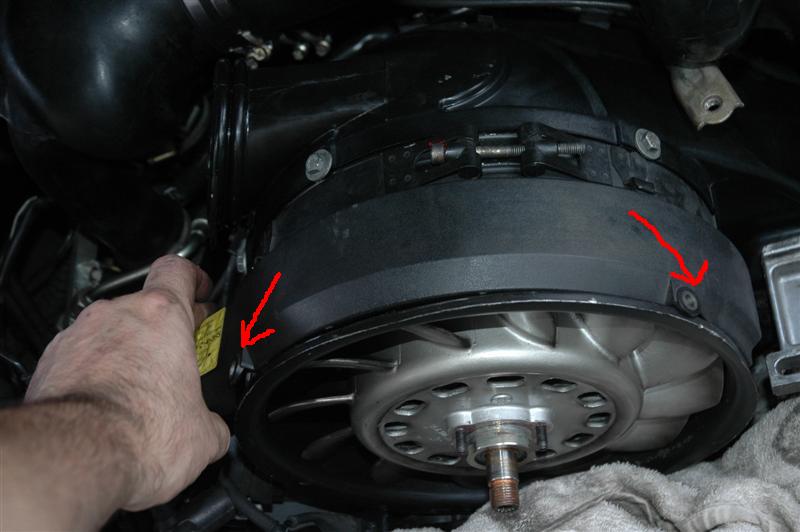

dévisser et retirer le couvercle de la coiffe de ventilation ( 3 boulons de 10 )

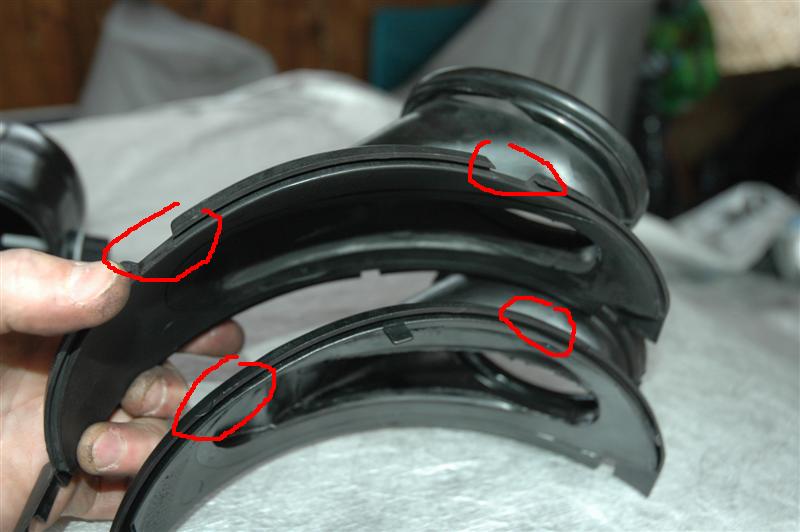

à ce sujet : les coiffes neuves sont pas tout à fait iso ..
manque deux petites gorges , facile à refaire avec une scie à métaux .. ( c'est du plastique chargé fibre de verre .. assez/trop dur pour un cutter..)


Dernière édition par jlmartin94 le Sam 26 Oct 2013 - 19:24; édité 1 fois
Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 19:13    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant



Notez le chiffon au fond pour éviter de perdre des boulons dans les trous .. Mr. Green Mr. Green Mr. Green

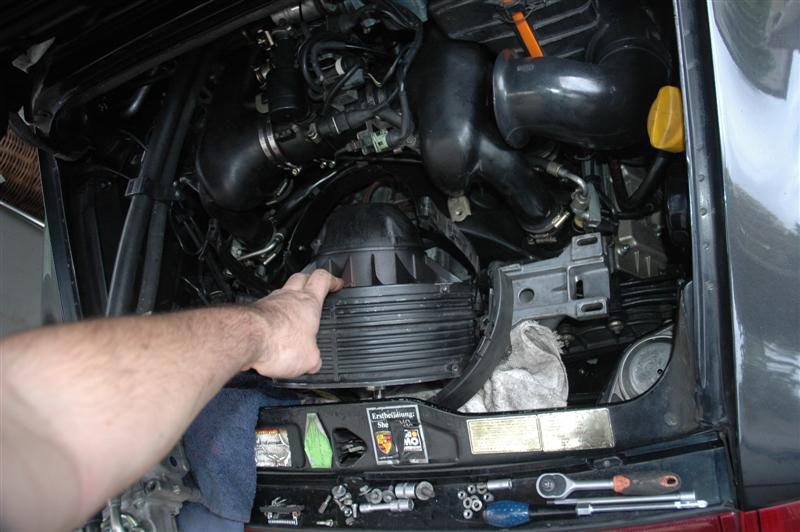

on peut alors dévisser totalement la sangle et soulever un poil la turbine pour la reculer et avoir accès à l'ARRIERE .... de la turbine .. pour la débrancher.

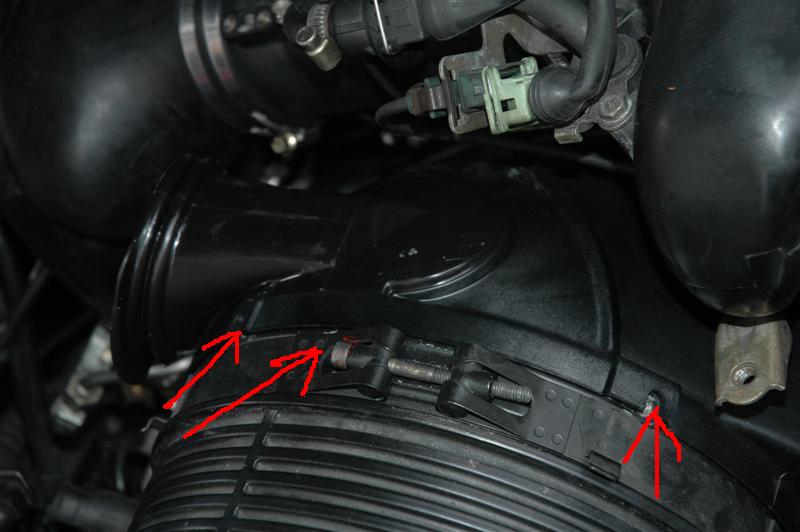

4 boulons de 10 tiennent une coiffe conique à l'arrière :
2 dessous pas facile à atteindre .. enfin , c'est pas insurmontable , mais c'est TRES facile de paumer le boulon et s'il tombe entre les cylindres ...
pour aller le récupérer .... ... Crying or Very sad Crying or Very sad

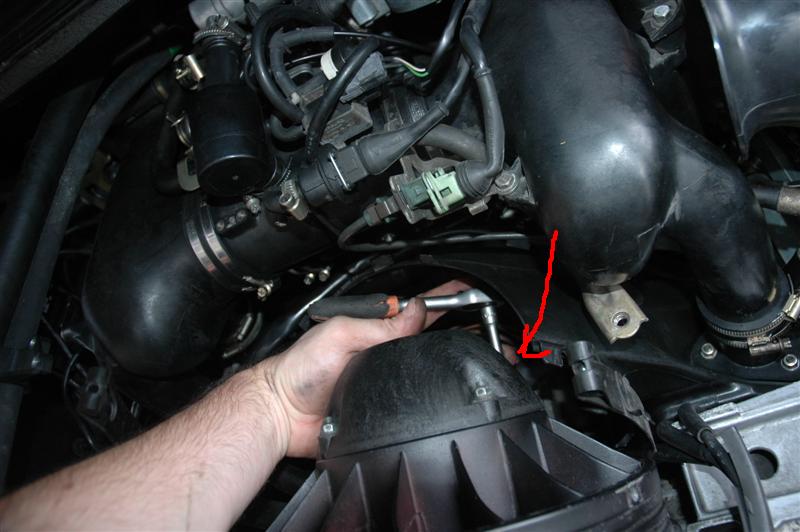

donc les deux du bas :


et les deux du haut .. ( facile )
Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 19:16    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

on peut alors retirer cette petite coiffe conique le caoutchouc du passage des cables fait un peu de résistance, je le graisse un peu à la silicone en le remontant..

Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 19:20    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

le plus "dur" :

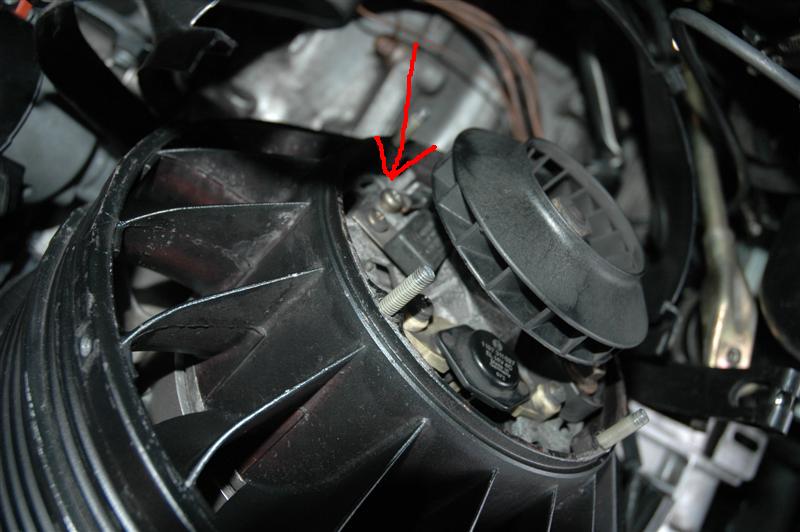

débrancher 3 fils :

un : le plus gros : c'est une arrivée ( un départ plutôt ) direct vers la batterie .. ( en passant par le démarreur )
deux : un totu petit fil vert juste à côté : c'est l'exitation due l'alternateur


le gros c'est une clef de 13 si je me souviens bien
le totu petit un clef de 8 ... ( pareil , TRES TRES facile de paumer l'écrou et sa rondelle grower au fond de nulle part Rolling Eyes )

trois: un "moyen" marron : la masse .

c'est une vis à empreinte cruciforme .

voilà ... le reste c'est démontage de la turbine ...
faut que je retrouve les photos ..
Revenir en haut
Frédéric
Le tortionnaire

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 21 982
Localisation: 77
Masculin
Prénom: El purificator ^^
Voiture: 996 turbo-1750 gt Bertone

MessagePosté le: Sam 26 Oct 2013 - 19:31    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Un gros merci mon Jean Louis  Okay
Revenir en haut
MSN
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 19:34    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

maintenant faut séparer l'alternateur du corps de la soufflante ...
et là attention .. plus rien ne retient l'alternateur et l'hélice du corps si on le mets la tête en bas...

bon là il s'agit de vieille photo avant nettoyage etc mais c'est bon pour le tuto .

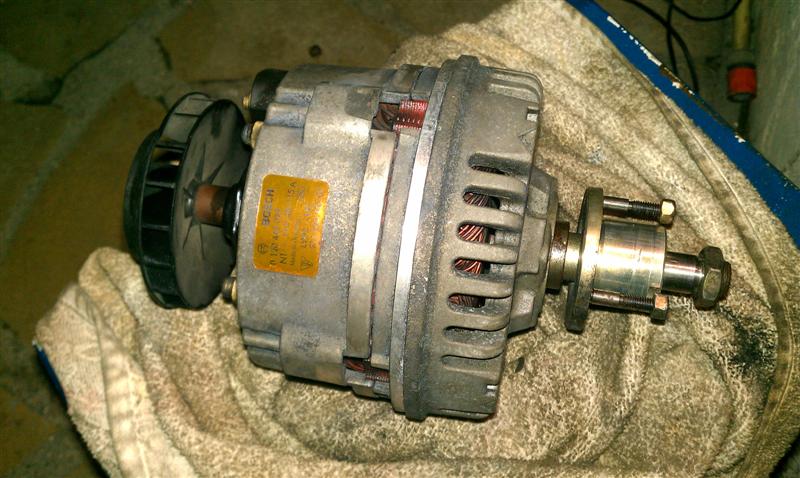

et voilà la bête ...

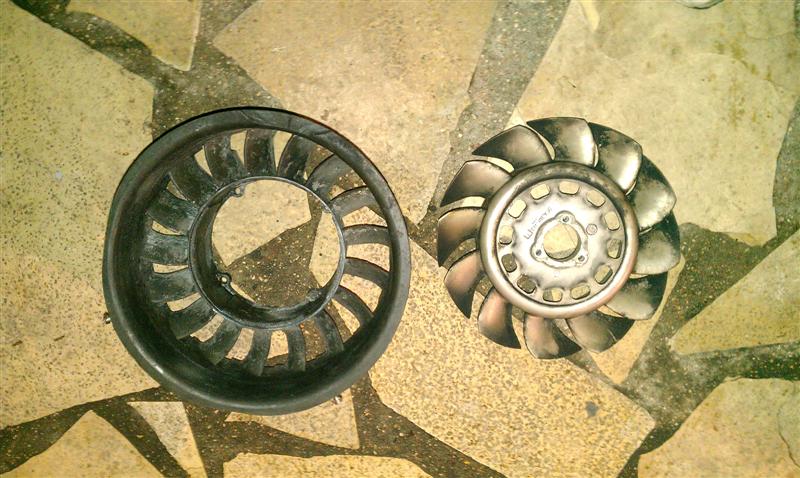

pour enlever les deux hélice avec un extracteur ou autre méthode non brutale .. .
je détaillerai plus tard ..

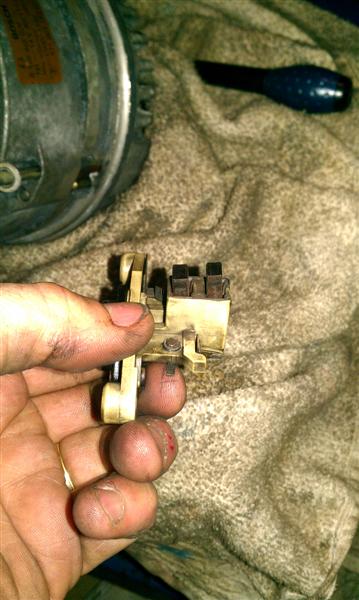

et voilà le porte charbon + régulateur .. qui sera remplacé lors de la révision ( entre autre roulements et diodes ).

Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 19:42    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

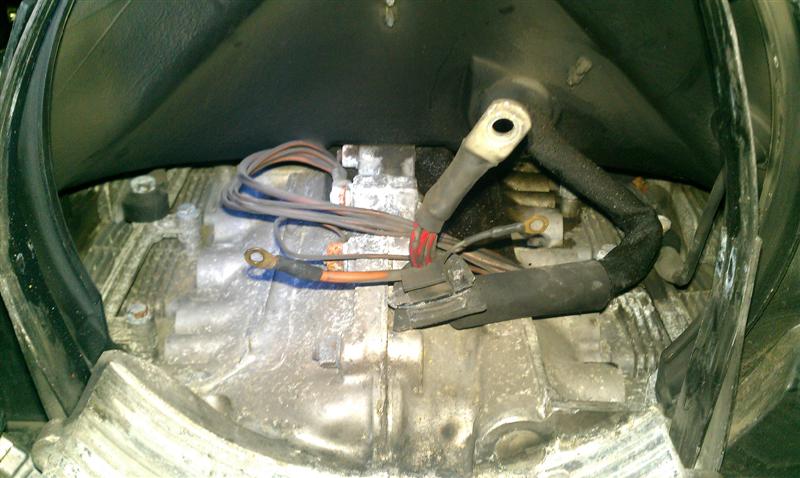

et trois photo pour mieux situer les câbles : ( c'était avant nettoyage .. )


pour les curieux : l'état pas top top du porte charbon :



et pour finir :

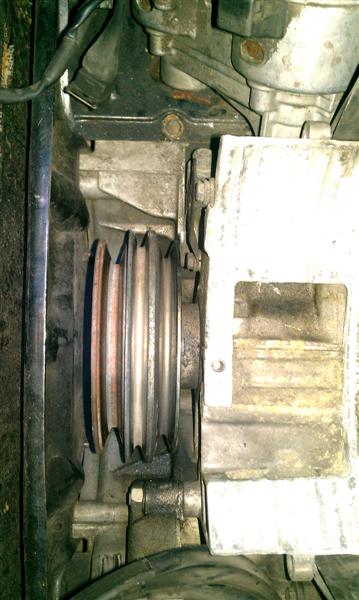

le puit sans fond TRES propice pour paumer des petits boulons et outils divers ...
Mr. Green Mr. Green Mr. Green Mr. Green
Revenir en haut
GUENO78


Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 13 943
Localisation: 78
Masculin
Prénom: Gwenael
Voiture: 964 C4 débridée

MessagePosté le: Sam 26 Oct 2013 - 19:44    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

:amour:   Merci J Louis ,  fais moi  penser à t'embrasser sur là bouche là prochaine fois .... bigthumup
________________________________
Revenir en haut
Frédéric
Le tortionnaire

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 21 982
Localisation: 77
Masculin
Prénom: El purificator ^^
Voiture: 996 turbo-1750 gt Bertone

MessagePosté le: Sam 26 Oct 2013 - 19:49    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Ah oui et quel puit  bigthumup
Revenir en haut
MSN
SL964


Hors ligne

Inscrit le: 14 Déc 2011
Messages: 3 657
Localisation: Champagne
Masculin

MessagePosté le: Sam 26 Oct 2013 - 20:01    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

clé de 24 mm pour l'écrou pas 21  Wink   Okay
Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 20:22    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Ok, clef de 24 ... j'ai donné le chiffre au doigt mouillé bigthumup

en remontant le carter de la souflante , attention il y a un petit ergot pour l'emboiter bien bien ..
quel con j'ai pas pris de photo .. Rolling Eyes

avant de serrer la sangle comme un damné , vérifier que le carter est bien positionné ..
Revenir en haut
jlmartin94
Invité

Hors ligne




MessagePosté le: Sam 26 Oct 2013 - 20:23    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Frédéric a écrit:
Ah oui et quel puit  bigthumup


on ferra un concours plus tard de perdage de boulon ou de clef alen et recupérage avec chrono, lots et goodies à gagner et tout le toutim Mort de Rire
Revenir en haut
Frédéric
Le tortionnaire

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 21 982
Localisation: 77
Masculin
Prénom: El purificator ^^
Voiture: 996 turbo-1750 gt Bertone

MessagePosté le: Sam 26 Oct 2013 - 21:11    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Ah oui y'a de quoi s amuser 15 jours  bigthumup
Revenir en haut
MSN
LBR
Staff 964 Passion

Hors ligne

Inscrit le: 09 Juin 2012
Messages: 3 638
Localisation: Oise
Masculin
Prénom: Benoît
Voiture: C2 - 1992

MessagePosté le: Sam 26 Oct 2013 - 22:26    Sujet du message: [TUTO] Démontage turbine, soufflante et alternateur Répondre en citant

Okay

Super top ce roman photos.
Merci Jean Louis  Okay Okay Okay


Pour jouer au puit sans fond, on prend la caisse du chef bigthumup
________________________________
Ferrailleur
Revenir en haut
